Technika łączenia

Podstawową metodą łączenia rur wielowarstwowych w Systemie KAN-therm Press jest technika zaciskowa „press” z zaprasowywanym pierścieniem stalowym. Do przyłączania rur do urządzeń i armatury można też stosować połączenia zaciskowe skręcane.

Połączenie Press polega na zaprasowaniu na rurze i złączce stalowego pierścienia osadzonego na króćcu złączki. Króciec ten jest wyposażony uszczelnienia O-Ringowe wykonane z syntetycznego kauczuku EPDM odpornego na wysokie temperatury i ciśnienie. Zaciśnięcie pierścienia odbywa się za pomocą ręcznej lub elektrycznej zaciskarki wyposażonej, w zależności od średnicy rury, w szczęki o profilu „U”, „C” lub „TH” (standard zacisku). Taki sposób połączenia umożliwia prowadzenie instalacji w przegrodach budowlanych (w szlichcie podłogowej i pod tynkiem).

1. Rurę uciąć prostopadle do osi na wymaganą długość za pomocą nożyc do rur z tworzyw sztucznych.

2. Nadać rurze żądany kształt. Giąć przy użyciu sprężyny zewnętrznej, wewnętrznej lub giętarki mechanicznej. Minimalny promień gięcia
R > 3,5 Dz.

Technika łączenia

3. Wykalibrować rurę i sfazować jej wewnętrzną krawędź kalibratorem. Warstwa aluminium nie powinna być naruszona. Krawędź rury nie może mieć żadnych nierówności i zadziorów. W przypadku połączeń z kształtkami Press LBP dopuszczalne jest pominięcie tego etapu.

4. Wsunąć do oporu rurę w złączkę. Sprawdzić głębokość wsunięcia – otwór kontrolny musi być całkowicie zasłonięty przez rurę.

Technika łączenia

5. Szczękę zaciskarki umieścić prostopadle na stalowym pierścieniu tak, aby stykała się z kołnierzem złączki. Kołnierz nie może być objęty przez szczękę o profilu „U”. W przypadku wykorzystania szczęk zaciskowych „TH” naturalnym punktem bazowania narzędzia jest kołnierz kształtki.

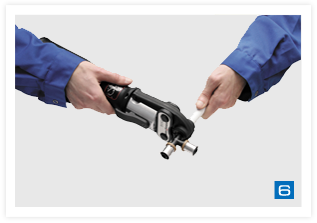

6. Uruchomić napęd praski i wykonać połączenie. Proces zaprasowywania trwa do chwili całkowitego zwarcia szczęk narzędzia. Zaprasowanie pierścienia na rurze można wykonać tylko jeden raz.

Technika łączenia

7. Odblokować szczęki i zdjąć narzędzie z zaciśniętego pierścienia. Połączenie jest gotowe do próby ciśnieniowej.
