System KAN-therm TBS

System KAN-therm TBS

Opis:

System KAN-therm TBS to kompletny system instalacyjny służących do budowy:

  • instalacji ogrzewania i chłodzenia podłogowego
  • instalacji ogrzewania i chłodzenia ściennego

KAN-therm TBS (metoda sucha), to system w którym rury układane są w metalowych profilach wciskanych w specjalny styropian. Zalecane jest formowanie wężownic o kształcie meandrowym. Po ułożeniu płyt TBS i rur, całość przykrywa się folią PE dla zabezpieczenia i uniknięcia ewentualnych odgłosów ruchów termicznych konstrukcji. Następnie układa się płytę kryjącą z suchego jastrychu. System jest stosowany w przypadku układania instalacji ogrzewania i chłodzenia podłogowego oraz ściennego w drewnianych konstrukcjach stropów, przy systemach suchej zabudowy.





System KAN-therm TBS

System KAN-therm TBSSystem KAN-therm TBS



















W skład Systemu KAN-therm TBS wchodzą:

  • specjalnie wyprofilowane płyty styropianowe TBS o grubości 25 mm,

System KAN-therm TBS

  • profile metalowe,

System KAN-therm TBS

  • rury tworzywowe wielowarstwowe PE-RT/Al/PE-HD lub PE-RT/Al/PE-RT o średnicy Ø16 mm,

System KAN-therm TBS



  • taśma brzegowa z nacięciem lub z nacięciem i foliowym fartuchem,

System KAN-therm TBS

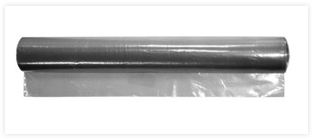

  • folia PE w rulonie,

System KAN-therm TBS

  • rozdzielacze i grupy pompowe do ogrzewania i chłodzenia płaszczyznowego (podłogowe oraz ścienne),

System KAN-therm TBS

  • szafki instalacyjne natynkowe, podtynkowe lub do oklejania glazurą.

System KAN-therm TBS



Montaż systemu KAN-therm na przykładzie instalacji ogrzewania podłogowego.

1. Pierwszym etapem jest rozłożenie taśmy brzegowej wzdłuż przegród budowlanych pomieszczenia.

2. Następnie rozkładamy płyty styropianowe TBS.

System KAN-therm TBSSystem KAN-therm TBS



















3. W rozłożone płyty styropianowe układamy metalowe profile.

4. W metalowe profile wciskamy rurę.

System KAN-therm TBSSystem KAN-therm TBS



















5. Po ułożeniu rur rozkładamy folię PE i możemy przystąpić do układania suchego jastrychu.
