Technika łączenia

Podstawową metodą łączenia rur z kształtkami w systemie KAN-therm Push Platinum jest technika zaciskowa z nasuwanym osiowo tworzywowym pierścieniem. Połączenia uzyskuje się poprzez wciśnięcie rozszerzonej końcówki rury na złączkę a następnie nasunięcie na połączenie tworzywowego pierścienia zaciskowego. Materiał rury jest wprasowywany w karby złączki, czyli uszczelnienie ma miejsce na całej powierzchni złącza - gwarantuje idealną szczelność i trwałość instalacji. Technika ta nie wymaga żadnych dodatkowych uszczelnień, np. O-Ringów. Ma jeszcze jedną zaletę – nie jest wrażliwa na błędy montażowe.

1. Rurę wielowarstwową PE-Xc/Al/PE-HD Platinum o wymaganej długości uciąć za pomocą nożyc. Cięcie powinno być prostopadłe do osi rury.

UWAGA!!! - Do cięcia używać jedynie ostrych, niewyszczerbionych ostrzy tnących.

2. Nałożyć pierścień na rurę - pierścienie tworzywowe są symetryczne i nie wymagają kierunkowania. Należy dobrać pierścień do średnicy rury.

Technika łączenia

3. Rozparcie rury wykonać przy użyciu rozpieraka ręcznego lub akumulatorowego. W obu przypadkach rozparcie rury wykonać w jednym kroku wykorzystując pełny zakres pracy narzędzia.

UWAGA!!! – Do rozpierania rury należy stosować głowice rozpierające Push Platinum.

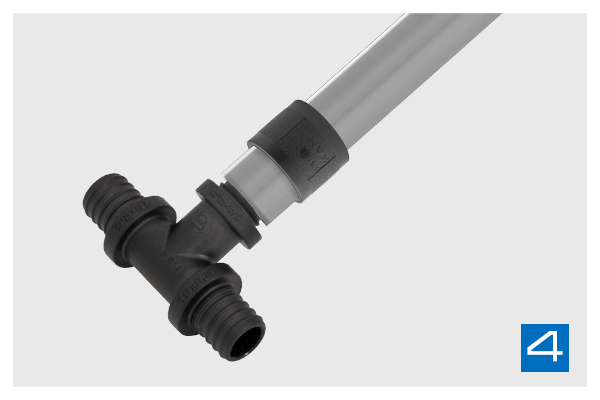

4. Wsunąć złączkę w rurę do ostatniego zgrubienia na kształtce.

Technika łączenia

5. Pierścień nasunąć przy użyciu praski ręcznej, hydraulicznej z napędem nożnym lub akumulatorowej. Kształtki mogą być chwytane wyłącznie za kołnierze. Nie wolno nasuwać jednocześnie dwóch pierścieni.

6. Podczas nasuwania pierścienia na kształtkę, należy obserwować proces montażu – po dosunięciu pierścienia do kołnierza kształtki należy przerwać proces nasuwania. Połączenie jest gotowe do próby ciśnieniowej.

Technika łączenia

Aby wyeliminować zjawisko nadmiernego obciążenia kształtek siłą gnącą nie zaleca się gięcia rur w odległości mniejszej niż 10 średnic zewnętrznych od kształtki.
